Verschiedene Tierarten unterscheiden sich teils erheblich in ihrer anatomischen Struktur. Dies stellt sowohl in der veterinärmedizinischen Ausbildung als auch später bei chirurgischen und anderen Eingriffen eine große Herausforderung dar. Interaktive 3D-Modelle können wesentlich zu einem besseren Verständnis der Tieranatomie beitragen.
Angeregt durch das Visible Human Project wurde an der Tierärztlichen Fakultät der Ludwig-Maximilians-Universität München der Visible Dog erstellt, ein dreidimensionaler Datensatz eines ausgewachsenen Beagles. Die Daten umfassen sowohl farbige Kryosektionen (fotografische Schnittbilder des gefrorenen Körpers, rechts) als auch CT- und MRT-Schnittbilder. Aus diesen Daten wurde mit dem VOXEL-MAN-Visualisierungssystem ein 3D-Modell der Anatomie des Hundes erzeugt.

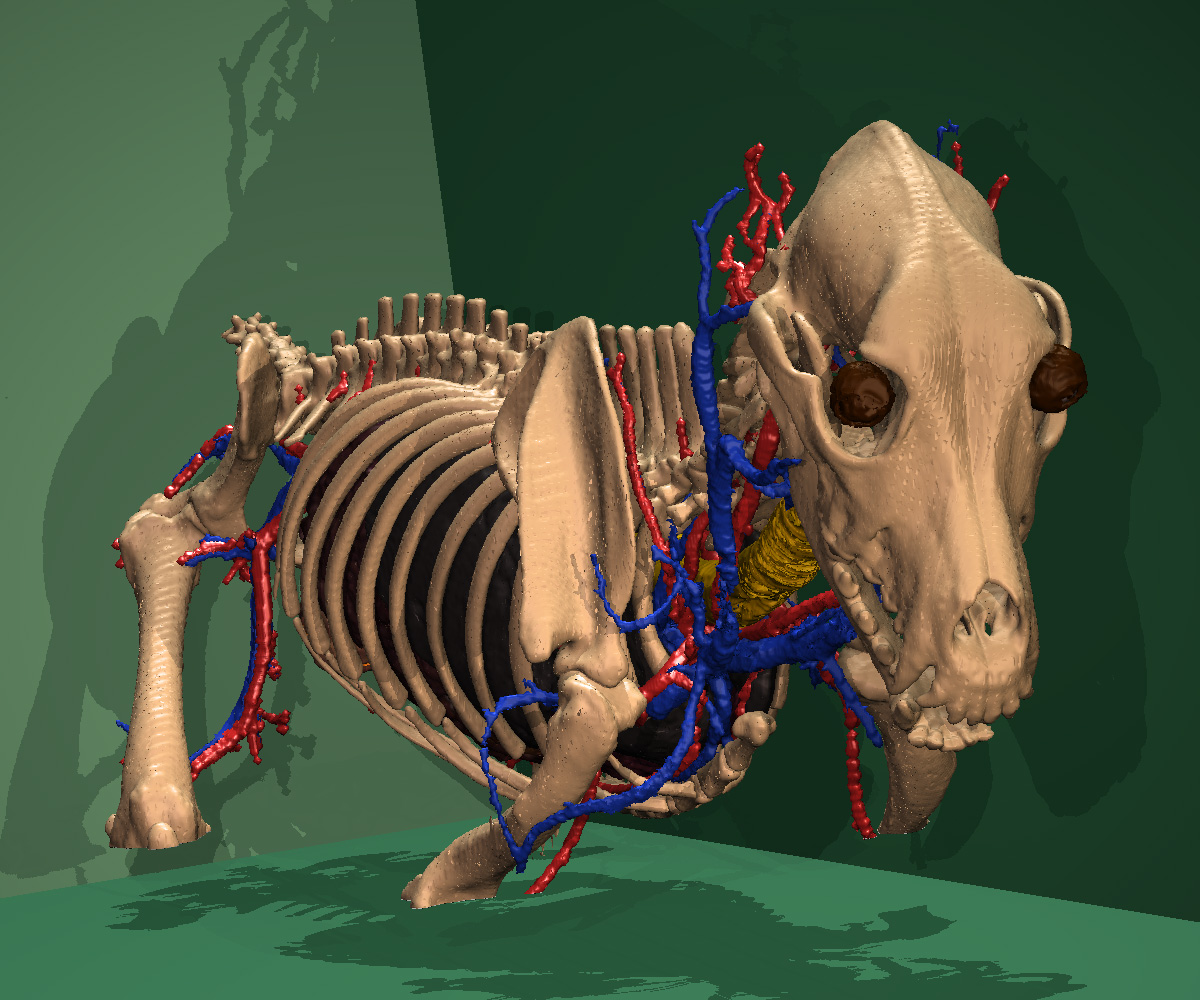

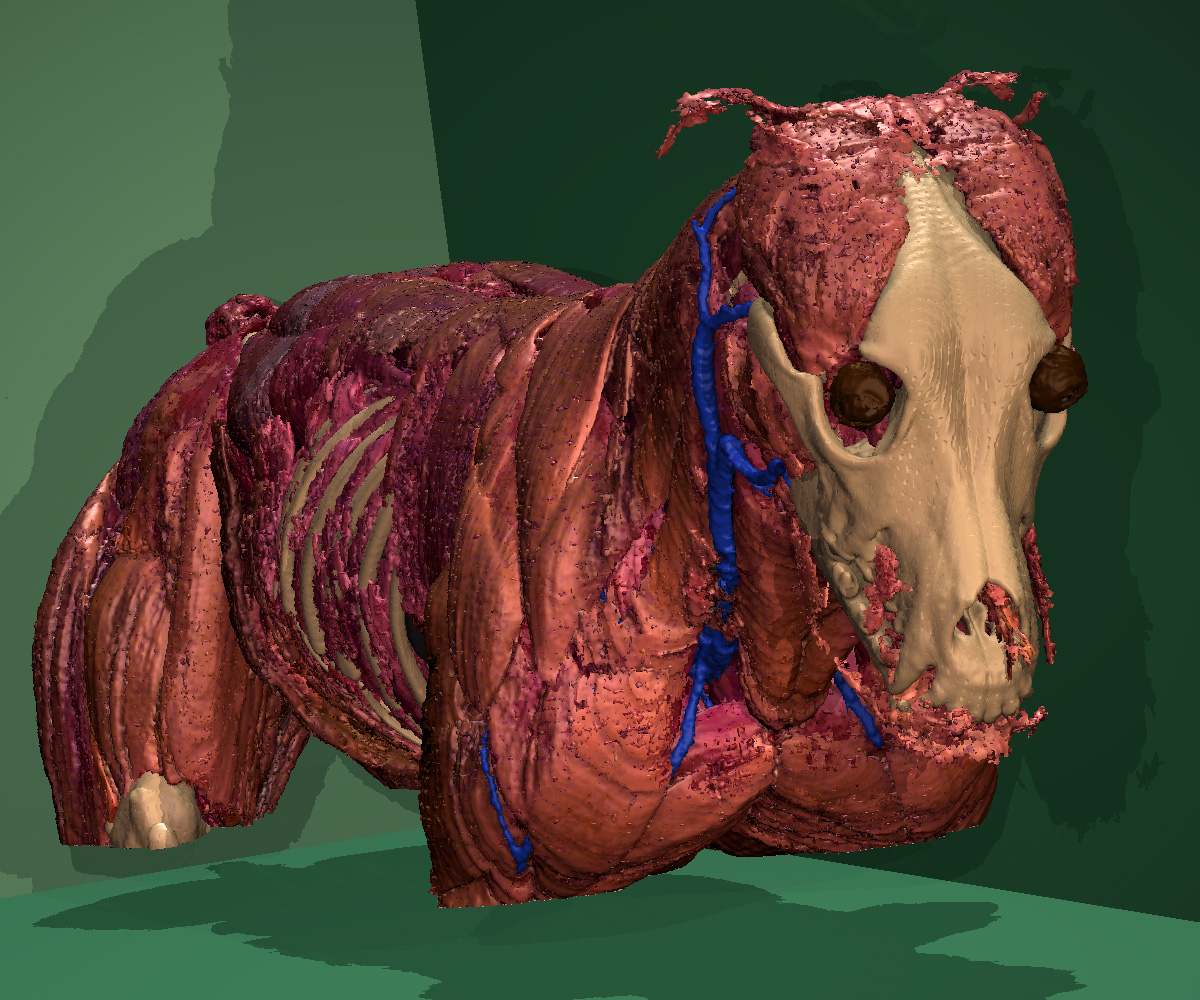

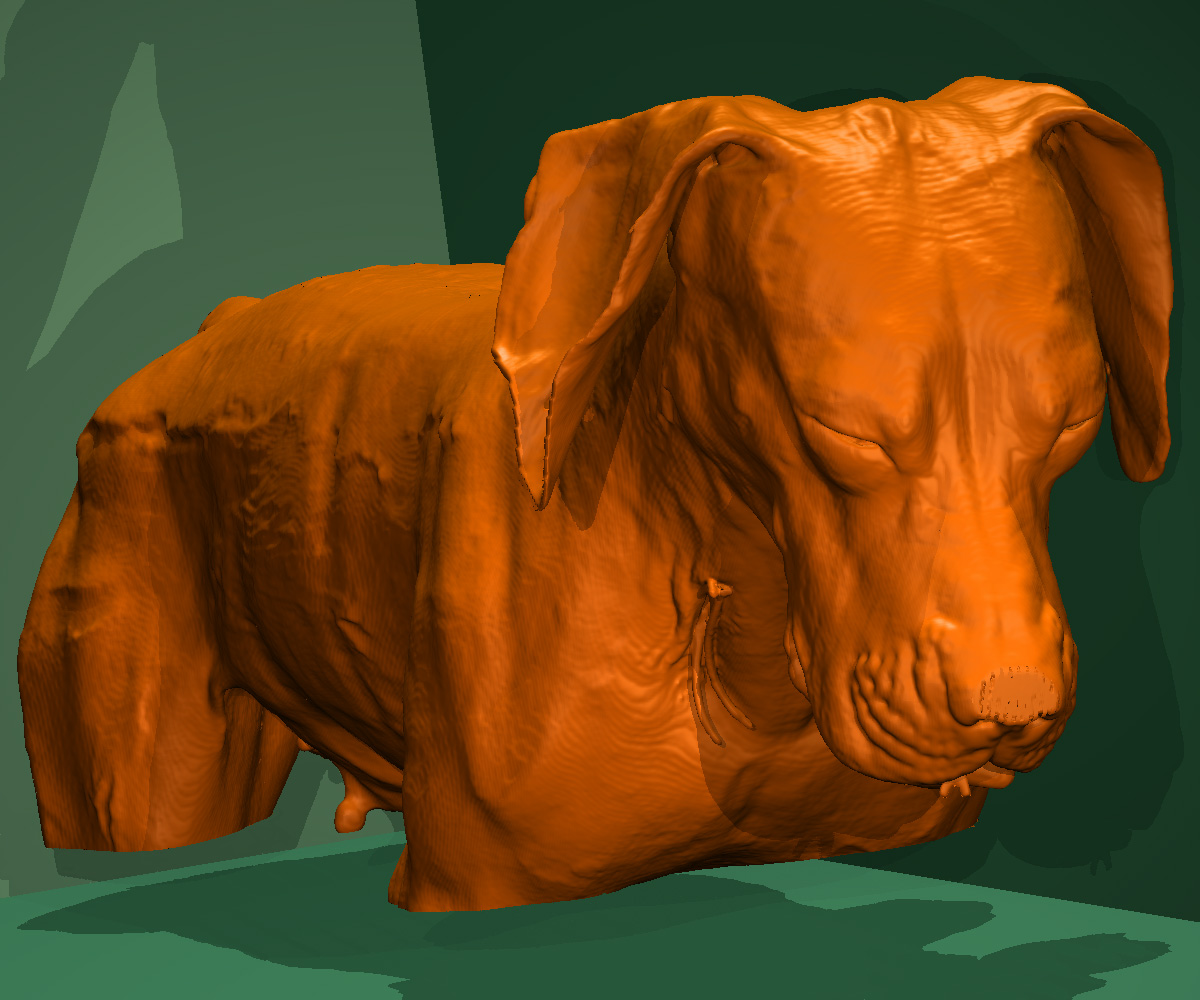

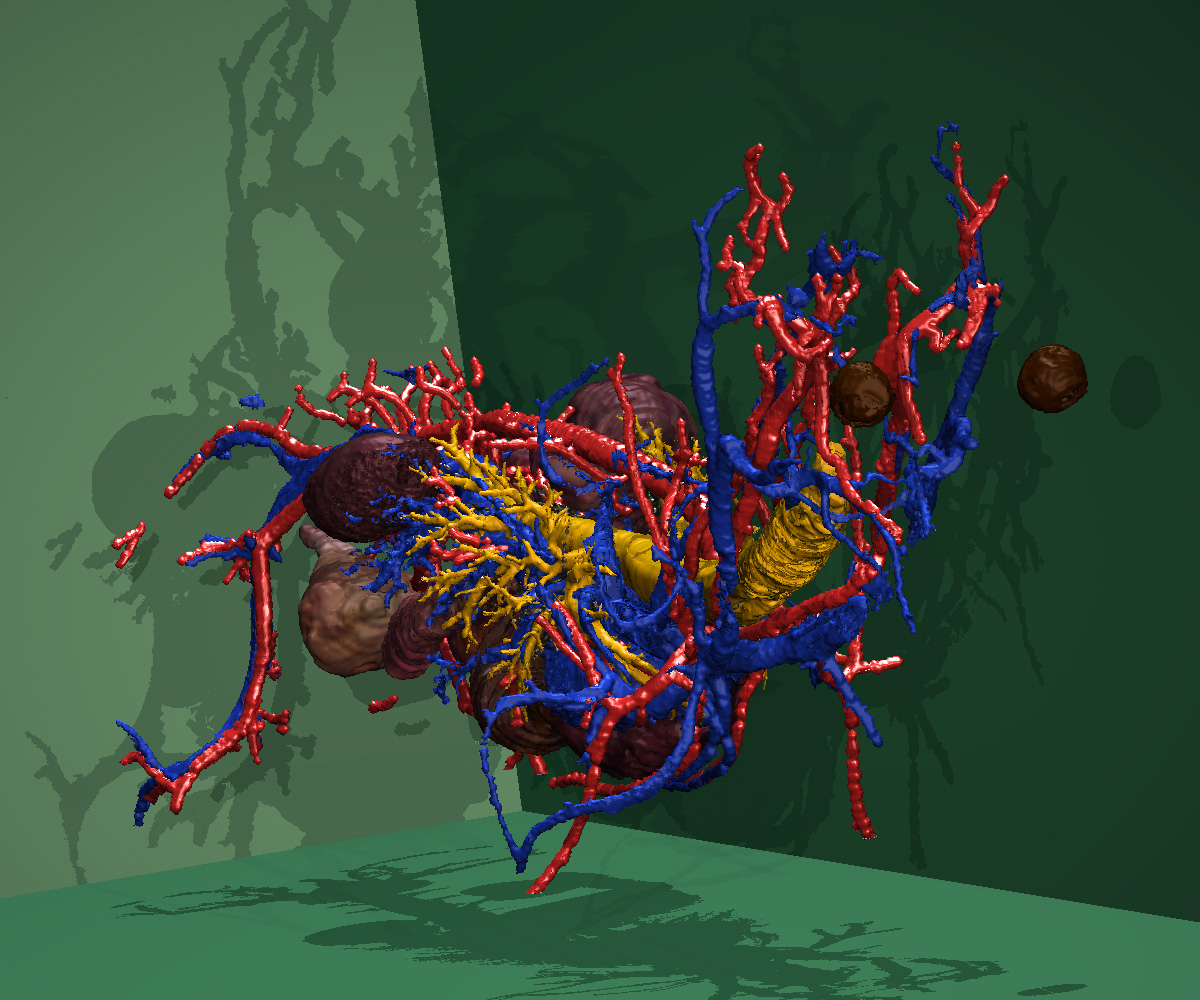

Die folgende Bildsequenz zeigt die schrittweise Präparation des Sichtbaren Hundes von der Haut (links) zum oberflächlichen Bewegungsapparat (Mitte links), dem Skelett (Mitte rechts) und den großen Blutgefäßen, Bronchien und inneren Organen (rechts). Die unteren Teile der Beine sind nicht abgebildet.

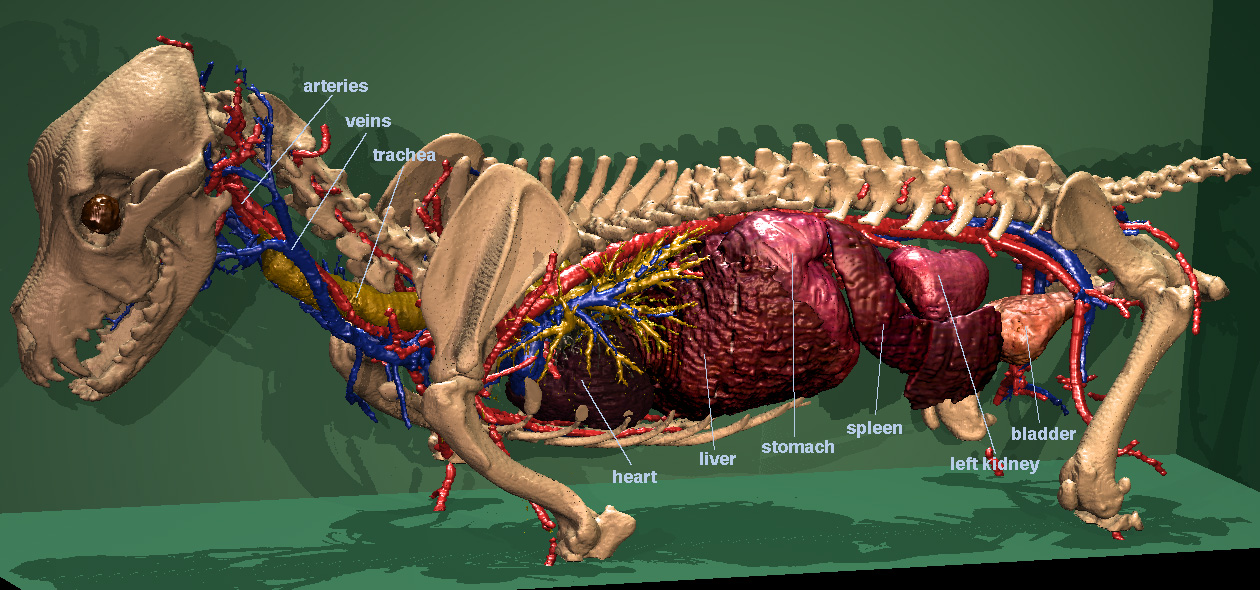

Die folgende Darstellung zeigt die inneren Organe in lateraler Ansicht. In Form, relativer Größe und Lage unterscheiden sie sich erheblich von der menschlichen Anatomie. Zur besseren Erkennbarkeit wurden die linken Rippenbögen mit einem sagittalen Schnitt entfernt.
Literatur
- Peter Böttcher: The Visible Animal Project: Virtuelle Realität in der Veterinäranatomie. Dissertation, Tierärztliche Fakultät, Ludwig-Maximilians-Universität München, 2000.
- Peter Böttcher, Johann Maierl, Thomas Schiemann, Cristian Glaser, Renate Weller, Karl Heinz Höhne, Maximilian Reiser, Hans-Georg Liebich: The Visible Animal Project: A three-dimensional, digital database for high quality three-dimensional reconstructions. Veterinary Radiology & Ultrasound 40 (6), 1999, 611-616.
